EOCR Motor Protection Relays
หยุดปัญหามอเตอร์ไหม้ เลือกใช้
Motor Protection Relays
นิยามใหม่ Over load

คุณสมบัติพิเศษ
• มีดิจิตอลมิเตอร์ในตัว
• ใช้ได้กับมอเตอร์ทุกขนาด
• มีฟังก์ชันเตือนก่อน Overload
• มีฟังก์ชันทดสอบการทำงาน
• แสดงสาเหตุการ Trip พร้อมบันทึก ค่าสุดท้าย



Digital Electronic Over-Current Relay with ammeter

ดิจิตอลโอเวอร์โหลด เพื่อป้องกันมอเตอร์ไหม้
พร้อม Digital แอมป์มิเตอร์ และการป้องกันแบบปรับแต่งค่าได้

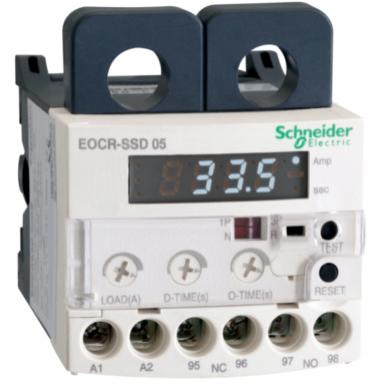

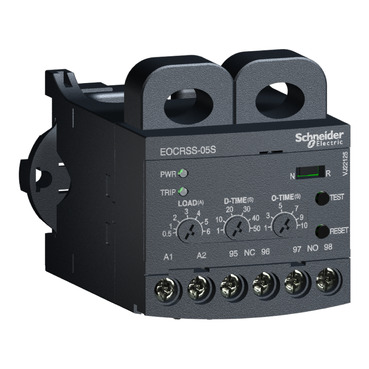

                                                     Model : SSD-xxS


Electronic Over Current Relay (EOCR)

► EOCR-SSD

► Microprocessor Control Unit Based/2-CT Type
► Real Time Processing/Higher Precession
► Current Setting Range
     05Type:0.5~6A/30Type:3~30A/60Type:10~60A
► Indicating real current on the display
► Trip cause digital display for easy trouble shooting
► Reset:Manual(insta
ntaneous)/Electrica
l(remote)
► Load selection by
DIP switch: Single phase(1P)/Three phase(3P)
► Fail-safe(N)/Non-Fail-safe(R)

 ♦ Protection
  Over-current  : Trip time o sec Is
  Phase Loss     : Trip time 3 sec
  Locked Rotor  : Trip time 0.5sec after elapse of dt
                             >2times OC setting value

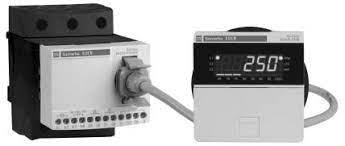

Panel Mounting Digital Motor Protection Relay With
Digital Ammeter
ดิจิตอลโอเวอร์โหลด เพื่อป้องกันมอเตอร์ไหม้
พร้อม Digital แอมป์มิเตอร์ และสามารถเพิ่ม External CTได้

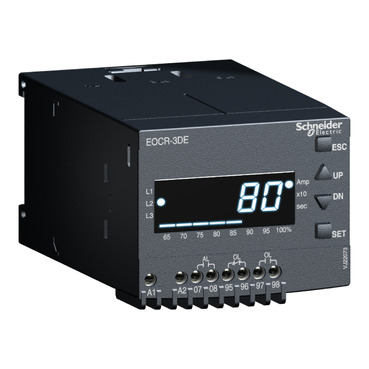

EOCR-3DE/FDE




3DE  /  FDE

• Compact Design
• MCU( Microprocessor Control Unit ) Based
• Three Integral Current Transformers
• Multiple Protection Functions
• Digital Ammeter/3 Phase Current Display
• Troubleshooting/Trip Cause Memory, Display
• Adjustable Operating Features by Mode switch
• Wide Current Adjustment Range
• Selectable Time-Current Characteristics(Inverse/Definite)
• Manual(Instantaneous)/Electrical(Remote)Reset
• Test Function
• Ambient Insensitive
• Selectable Fail-safe and Non-fail-safe Operation Modes
• Inverter (20~400Hz)

► Protection
 Protective Item          : Trip Time
 Over-current             : DEF : 0.2~30sec  INV : 1~30
 Undercurrent             : 0.5~30 sec
 Phase Loss                : within 3 sec
 Phase Unbalance       : within 8 sec
 Phase Reversal          : 0.1~0.3 sec
 Locked Rotor             : Lock : within 0.5sec after D-time(in DEF Set)
                                   : Stall : 0.05 ~ 10sec (in DEF set)

Electronic Voltage Relay (EVR)



ELECTRONIC VOLTAGE PROTECTION
■ MCU&ASIC Based Compact Design
■ Multiple Protection Functions
■ Wide Voltage Adjustment Range
■ Digital Volt Meter and Digital Setting
■ Trip Cause Display & Easy Troubleshooting
■ Manual/Electrical/Automatic Reset
■ Adjustable Reset Timer
■ Ambient Insensitive
■ Panel Mounting type

Protecttion
Protective Item Trip Time
Over-voltage 0.5~10 sec
Under-voltage 0.5~10 sec
Phase Loss 2 sec
Phase Reversal 0.1 sec
Phase Unbalance 3sec(If over 5%)

Specification
Voltage Setting
Range		 Type Over-voltage(O-VOLT) Under-voltage(U-VOLT)
110 110-150V 80-120V
220 220-300V 160-240V
440 380-500V 300-440V
Trip Time Setting O-TIME 0.5 ~ 10 sec
U-TIME 0.5 ~ 10 sec
Control Voltage 220 85~250VAC/DC
Others 24,48VAC/DC(Optional Order)
Output Relay Mode 1-SPDT(1C)
Rating 3A/250VAC Resistive
Status Normally Energized
Reset SW3=AUTO Reset Time:1 or 5sec(DIP-SW4)
SW3=MAN RESET Button
Mounting PD 35mm DIN-Rail / Panel

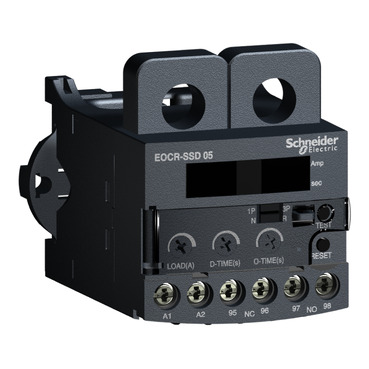

EOCR-SSD

    § Microprocessor Control Unit Based/2-CT Type
    § Real Time Processing/Higher Precession
    § Current Setting Range
                 05Type:0.5~6A/30Type:3~30A/60Type:10~60A
    § Indicating real current on the display
    § Trip cause digital display for easy trouble shooting
    § Reset:Manual(instantaneous)/Electrical(remote)
    § Load selection by DIP switch : Single phase(1P)/Three phase
                 (3)
    § Fail-safe(N)/Non-Fail-safe(R)

 ØProtection

Over-current      :  Trip time o sec Is
Phase Loss        :  Trip time 3 sec
Locked Rotor      : Trip time 0.5sec after elapse of dt
                          >2times OC setting value

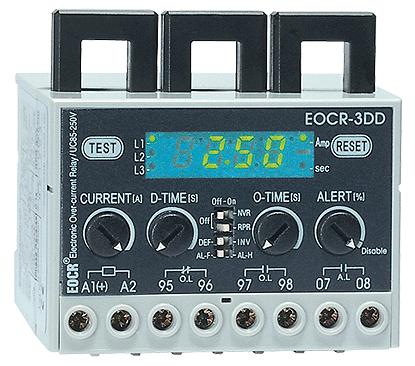

EOCR-3DD
EOCR-3DE/FDE

    ·   Compact Design
     ·   MCU( Microprocessor Control Unit ) Based
     ·   Three Integral Current Transformers
     ·   Multiple Protection Functions
     ·   Digital Ammeter/3 Phase Current Display
     ·   Troubleshooting/Trip Cause Memory, Display
     ·   Adjustable Operating Features by Mode switch
     ·    Wide   Current   Adjustment   Range
     ·   Selectable Time-Current Characteristics(Inverse/Definite)
     ·   Manual(Instantaneous)/Electrical(Remote)Reset
     ·   Test Function
     ·   Ambient Insensitive
     ·   Selectable Fail-safe and Non-fail-safe Operation Modes
     ·   Inverter (20~400Hz)

Ø Protection
 Protective Item          : Trip Time
 Over-current             : DEF : 0.2~30sec  INV : 1~30
 Undercurrent             : 0.5~30 sec
 Phase Loss                : within 3 sec
 Phase Unbalance       : within 8 sec
 Phase Reversal          : 0.1~0.3 sec
 Locked Rotor             : Lock : within 0.5sec after D-time(in DEF Set)
                                : Stall : 0.05 ~ 10sec (in DEF set)
