| Manual DOCR S/H | EOCR | Compact Star-Delta |

Digital Over Current Relay
DOCR-S (SHUNT) ; DOCR-H (HALL)

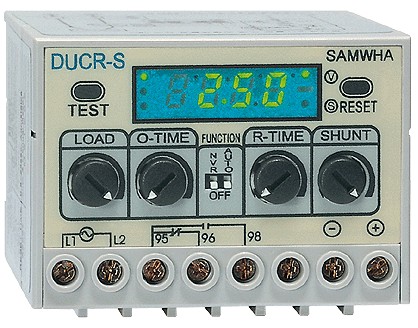

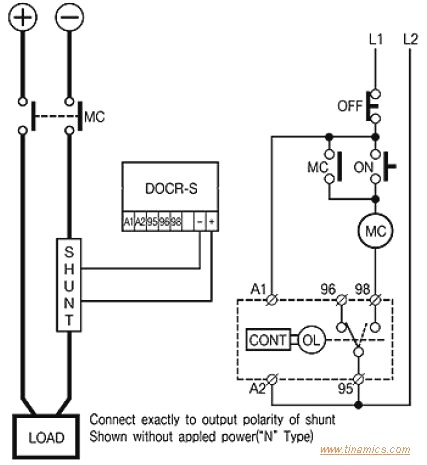

DOCR (Digital Over Current Relay)

        Digital Over Current Relay ถูกออกแบบมาใช้เพื่อการป้องกัน D.C. motor หรืออุปกรณ์ที่ใช้ระบบไฟฟ้ากระแสตรง โดยใช้หลักการตรวจจับกระแสตรงทางเมน โดยผ่านทาง DC SHUNT (DOCR-S) หรือ HALL Sensor (DOCR-H) ทั้งนี้ยังมีสวิทช์สำหรับเลือกระบบการควบคุม (DIP S/W) เป็นแบบเมื่อไฟฟ้าดับให้สวิทช์ การทำงานกลับสู่ภาวะสลับกลับทาง NVR (No Voltage Fail) จากภาวะปกติ และฟังก์ชั่น auto reset







Ø Protection
            Over-current   : Trip time o sec Is

ü  MCU( Microprocessor Control Unit ) Based
ü  DC Motor/DC Device Protection
ü  Sensing by Shunt (DOCR-S)/by Hall Sensor(DOCR-H)
ü  Actual primary current is displayed after Shunt / Hall Sensor setting.
        (Indication)
ü  Digital Setting/Trip Current display (Indication)
ü  Auto Reset/Reset Time Setting
ü  Confirm Setting Current/Test Function
ü  No Volt Release function( Fail-safe Operation)Selectable



SPECIFICATION
Type
DOCR-S
DOCR-H
ขนาดย่านกระแส


10A-120A(100ASTANDARD)

10A-120A(100ASTANDARD)

 ระยะเวลาเริ่มต้นทำงาน

0.5-25 SEC

0.5-25 SEC

ระยะเวลานับ
ช่วงทำงาน

0.5-25 SEC

0.5-25 SEC

 SHUNT/HALL


1A,2A,5A,10A,20A, 50A,100A,200A
 (SHUNT RATED)
      50A,100A,            200A ,300A
 (HALL RATED)
ระบบไฟเลี้ยง
CONTROL POWER

220V 85~250VAC,DC    (OPTION:OTHER VOLTAGE)

FUNCTION S/W

NVR : Fall safe function

AUTO :Auto reset function

RESET BUTTON

MANUAL RESET

TEST BUTTON

เมื่อกดปุ่มTEST button ค่าที่ตั้งเวลาไว้จะเริ่มนับถอยหลัง

CONTACTS

1Conact NO-NC, 3A/250VAC Res.

ACCURANCY

CURRENT

  ± 5%

TIME

  ± 10%

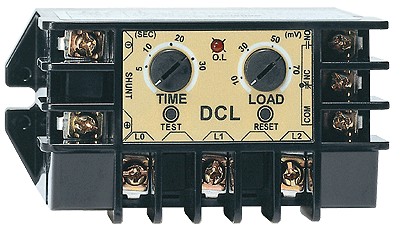

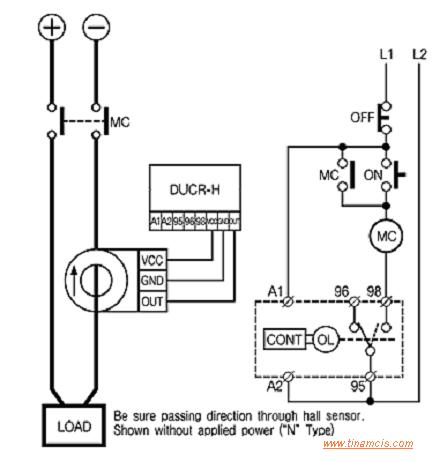

DCL / DUCR



ØProtection


 Over-current   : DCL    Trip time
                      0 sec Is
Under-current : DUCR  Trip   time
(Dry run)         0sec Is


ü Direct Current Over current Relay for DC Motor and Machineries.
ü The milli-volt (mV) signals generated from the Shunt are sensed by solid state circuitry and compared with preset overload setting. In case sensing overload condition, the internal relay switches contact after the preset delay. It has easier control operation. It has DC Overload and DC Under load protection relays.
ü It has wide DC current protection range from 1A to hundred Amps.
ü DC Current Meter maybe used unstead of Shunt. (DC Current Meter has its own shunt inside and keep 50mV maintained.)
